1.系統簡介:

    該系統的采集終端通過脈沖或RS485方式采集電能表的電能數據，集中器通過低壓電力線載波通信方式對采集終端進行數據采集，最終通過電話網、GSM、GPRS、CDMA等多種通信方式將數據遠程上傳至主站系統。該系統應用現有的低壓電力網資源作為傳輸媒介，不需鋪設任何通信線路，安裝維護方便，系統投資低。系統設備采用公司自主研發的載波通信技術,載波通信的可靠性有了顯著提高，滿足電能表集中抄表系統的要求，整個系統計量準確、運行穩定，完全符合DL/T 698-1999《低壓電力用戶集中抄表系統技術條件》，是城鄉居民小區和商業區電能表遠程集中抄表系統的優選方案。
◆通用性強  適用于任何規格的脈沖式電能表、帶RS485接口的電能表
◆功能完善  能夠提供當前、抄表日、上月抄表日及最近30天的用戶用電數據，并具有異常信息提示、表計故障檢測等功能，載波通訊距離：500m，可實現三級中繼
◆先進實用  電力線載波通信方式，最多支持3級中繼，擴展了載波通信距離
◆通信方式多 系統向上利用公用電話網、GPRS、GSM、CDMA可實現遠程抄表，向下采用電力線載波通迅方式
◆自動校時   保證系統時鐘的準確性和一致性
◆自動統計線損  可實現對臺區總表數據的采集，自動計算臺區線損
◆電能讀數準確性 累計的用戶電量值與電能表計度器示值誤差小于0.1%
◆抄讀總差錯率 0
◆一次抄讀成功率  大于95%，抄表日抄表成功率可達99.7％
◆時鐘計時誤差  小于0.5s/d.

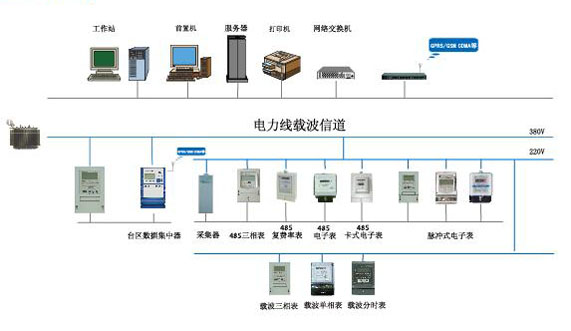

2.系統示意圖:
